Qualidade
de Energia
Medição e análise dos parâmetros elétricos do sistema para identificação de distúrbios, harmônicas, desequilíbrios e variações de tensão que afetam equipamentos e eficiência.
Diagnóstico preciso
Identifica a causa raiz de queimas de equipamentos e perdas de eficiência.
Redução de custos
Subsidia correção do fator de potência e elimina multas tarifárias.
Conformidade
Laudo conforme PRODIST Módulo 8 e normas IEC/IEEE vigentes.
Engenheiro habilitado
Analisador calibrado, registro ativo no CREA e ART emitida por serviço.
O que é a Análise de
Qualidade de Energia?
A análise de qualidade de energia mede e avalia os parâmetros elétricos do sistema de alimentação — tensão, corrente, frequência, harmônicas, fator de potência e distúrbios transitórios — identificando causas de problemas que afetam equipamentos e eficiência.
Permite diagnosticar queimas frequentes de equipamentos, multas por baixo fator de potência, perdas por harmônicas e problemas de compatibilidade eletromagnética. O laudo é emitido por engenheiro com ART registrada no CREA.
O que é medido e analisado
Tensão e variações
Afundamentos, elevações, interrupções e flutuações de tensão (flicker).
Distorção harmônica (THD)
Harmônicas de tensão e corrente causadas por cargas não lineares.
Fator de potência
FP real, deslocamento e distorção, com análise da necessidade de correção.
Desequilíbrio de fases
Diferenças de tensão e corrente entre fases que causam sobreaquecimento.
Documentação do sistema
Registros históricos, tarifas e dados do ponto de entrega da concessionária.
Condições gerais
Frequência, transitórios, interferências eletromagnéticas e outros distúrbios.
Quando realizar a análise?
- Após queimas frequentes de equipamentos sem causa aparente
- Quando houver multas por baixo fator de potência na conta de energia
- Para aprovação de projetos de correção de fator de potência
- Antes de instalar cargas não lineares de grande porte (inversores, VSD)
- Quando houver reclamações de interferência em equipamentos sensíveis
- Por exigência da concessionária, seguradora ou auditoria energética
Referências normativas
Laudo emitido com base nas normas vigentes:
- ANEEL PRODIST Módulo 8 — Qualidade de energia elétrica
- ABNT NBR IEC 61000-4-30 — Métodos de medição de QEE
- IEEE 519 — Limites de harmônicas em sistemas de potência
- EN 50160 — Características da tensão em redes públicas
Como é feito o serviço
Planejamento
Definição dos pontos de medição e parâmetros a avaliar conforme o problema relatado.
Instalação

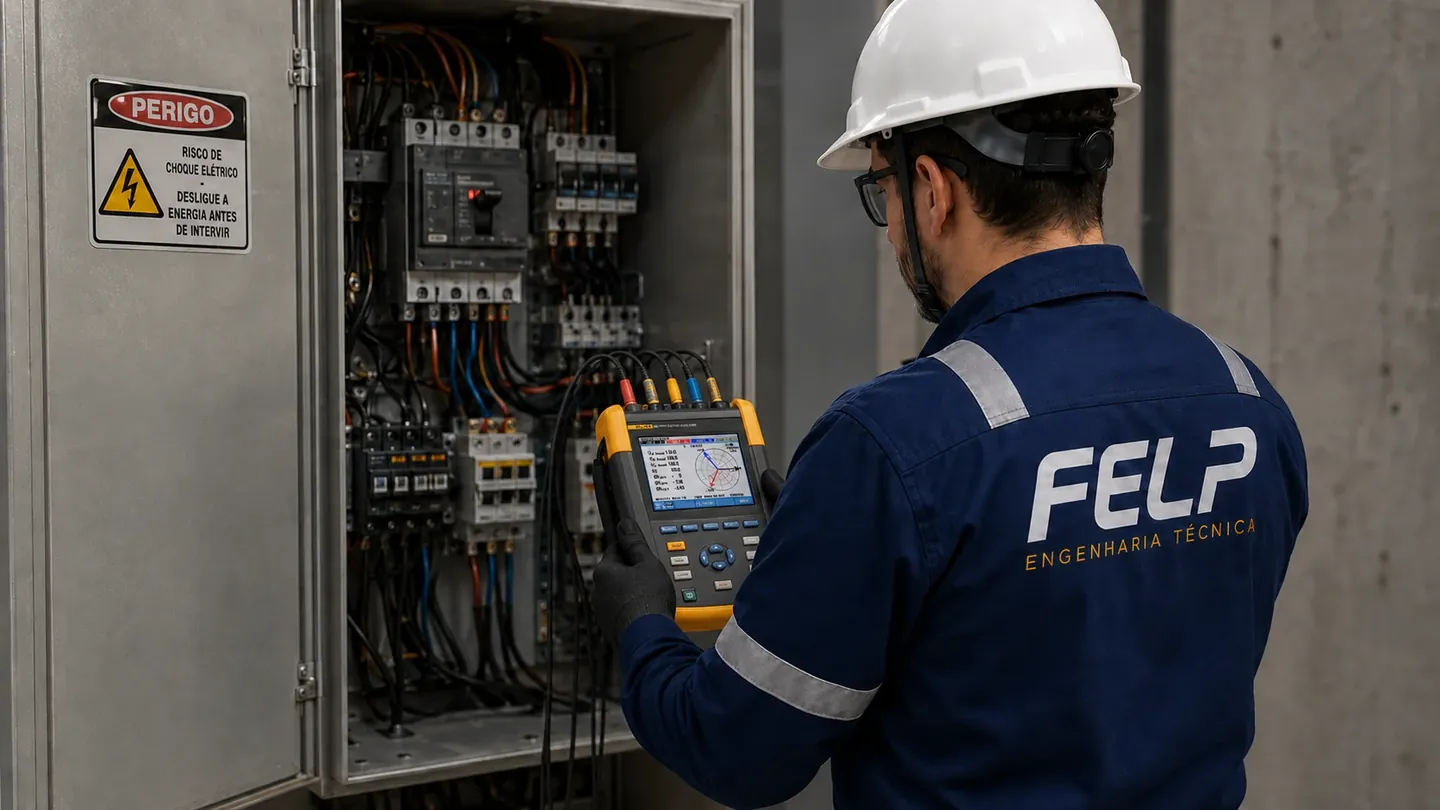

Instalação do analisador de qualidade de energia calibrado no ponto de medição.
Monitoramento
Coleta contínua por período representativo (mínimo 7 dias conforme PRODIST).
Análise dos dados
Processamento e interpretação dos dados medidos conforme normas aplicáveis.
Entrega e assinatura
Laudo técnico com gráficos, análise, recomendações, ART e assinatura do engenheiro.
Precisa de análise de qualidade de energia?
Atendemos indústrias e empresas em Minas Gerais. Laudo com medições, gráficos e ART no prazo.
O que é qualidade de energia e por que ela importa
Qualidade de energia não é apenas ter tensão dentro da faixa nominal. É um conjunto de características da forma de onda que afeta diretamente a durabilidade dos equipamentos, o consumo de energia e a conformidade com as normas da ANEEL. Os principais distúrbios avaliados:
Distorção harmônica total (DHT)
Cargas não lineares como inversores de frequência, fontes chaveadas, UPS e lâmpadas LED injetam correntes harmônicas na rede que distorcem a forma de onda senoidal. A DHT elevada causa aquecimento de transformadores, neutros sobrecarregados e erros em medições e proteções.
Fator de potência
A relação entre potência ativa (kW) e potência aparente (kVA). Fator de potência abaixo de 0,92 resulta em multa da concessionária e sobrecarregamento desnecessário dos condutores e transformadores.
Desequilíbrio de tensão e corrente
Em sistemas trifásicos, diferenças de tensão ou corrente entre as fases causam aquecimento e vibração excessiva em motores elétricos, reduzindo sua vida útil e eficiência.
Afundamentos de tensão (sag)
Quedas momentâneas de tensão causadas por partida de grandes motores ou faltas na rede da concessionária podem reiniciar CLPs, desligar drives e causar paradas de produção não programadas.
Interrupções e variações de longa duração
Tensão fora da faixa nominal por períodos prolongados danifica equipamentos sensíveis e pode ser cobrada via reclamação formal à ANEEL quando causada pela concessionária.
Quando a análise de qualidade de energia é obrigatória
Conexão de geradores de energia
A ANEEL exige análise de qualidade de energia para aprovação de projetos de conexão de usinas fotovoltaicas e outros geradores à rede de distribuição, verificando o impacto da geração na qualidade da tensão no ponto de conexão.
Grandes consumidores
Consumidores conectados em média tensão com demanda contratada acima de certos limites são obrigados a manter o fator de potência acima de 0,92 e podem ser autuados pela concessionária por injeção excessiva de harmônicas.
Investigação de falhas recorrentes em equipamentos
Quando motores queimam antes do prazo esperado, CLPs reiniciam sem causa aparente ou disjuntores atuam sem sobrecarga evidente, a análise de qualidade de energia é o passo diagnóstico correto.
Certificação e auditoria energética
Programas de gestão de energia como ISO 50001 e auditorias de eficiência energética incluem a avaliação da qualidade de energia como componente da análise.
Perguntas frequentes sobre análise de qualidade de energia
Quanto tempo dura a medição de qualidade de energia?
A medição padrão é feita com analisador de energia instalado por 7 dias consecutivos, capturando variações ao longo de dias úteis e finais de semana, em diferentes condições de carga. Para situações específicas, o período pode ser maior.
O analisador de energia interfere na operação da planta?
Não. O analisador é instalado de forma não invasiva nas garras de corrente (pinças TC) nos cabos existentes, sem necessidade de desligar equipamentos ou interromper a operação.
A análise de qualidade de energia substitui o laudo elétrico?
Não. São documentos complementares. O laudo elétrico avalia a conformidade das instalações com as normas técnicas. A análise de qualidade de energia avalia o comportamento dinâmico da rede elétrica durante a operação. Em muitos casos, a análise de qualidade de energia é o passo que explica as não conformidades identificadas no laudo elétrico.
